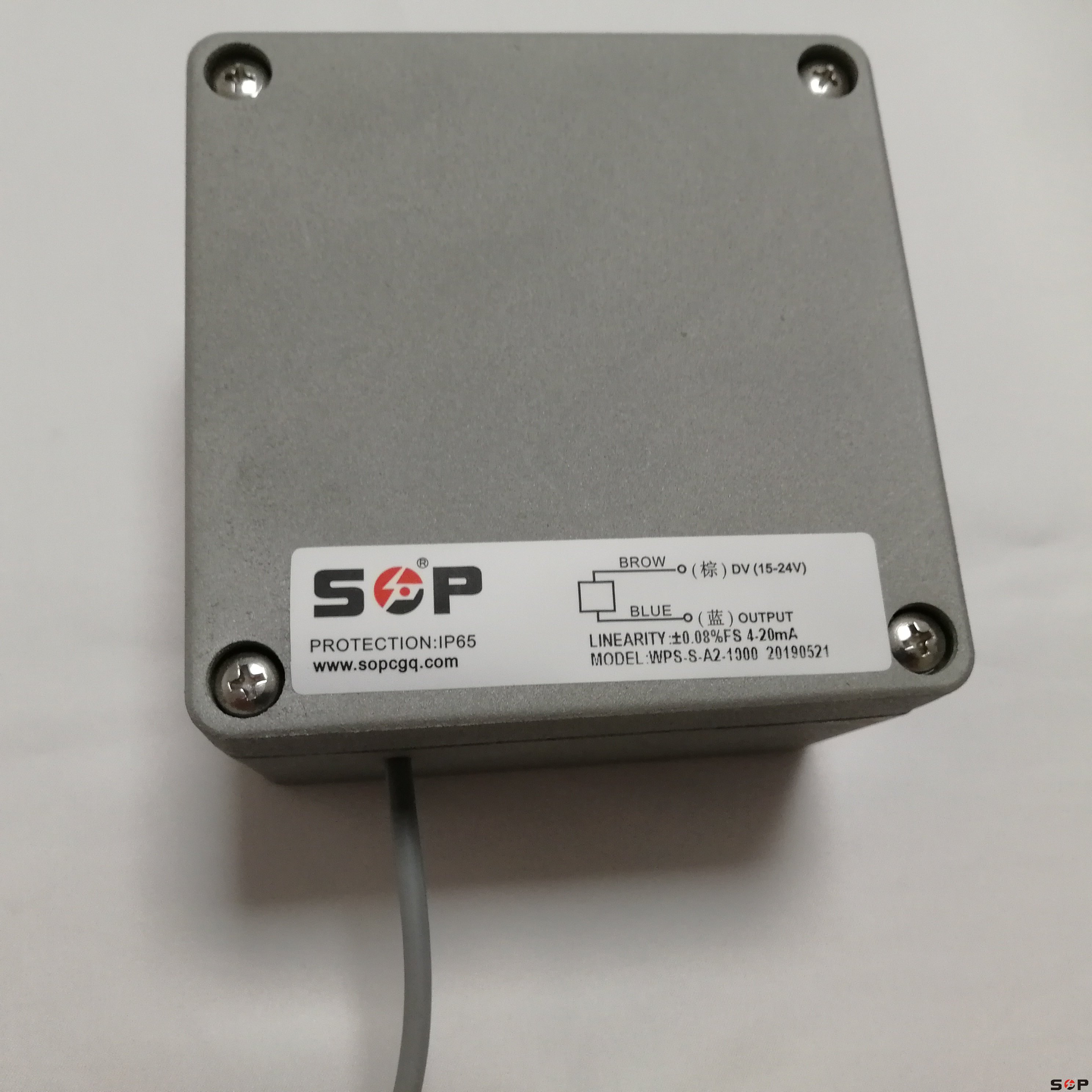

防爆拉繩位移傳感器防爆等級說明
發布時間：2020/06/18 點擊量：
國際上常用的防爆電氣設備標志舉例
|
國際電工委員會（IEC）
Exd[ia]IICT5
|
CENELEC( 歐洲電工委員會）
EExd[ia]IICT5
|
||
|
代碼
|
描述
|
代碼
|
描述
|
|
Ex
|
防爆
|
EEx
|
歐洲標志
|
|
d
|
保護方式（隔爆型）
|
d
|
保護方式（隔爆型）
|
|
[ia]
|
本安輸出關聯設備
|
[ia]
|
本安輸出關聯設備
|
|
II
|
設備類別
|
II
|
設備類別
|
|
C
|
氣體組別
|
C
|
氣體組別
|
|
T5
|
溫度組別
|
T5
|
溫度組別
|
防爆基本類型
|
防爆型式
|
標志
|
防爆型式
|
標志
|
|
隔爆型
|
EXd
|
充砂型
|
EXq
|
|
增安型
|
EXe
|
澆封型
|
EXm
|
|
本安型
|
EXia
EXib
|
n型
|
EXn
|
|
正壓型
|
EXp
|
粉塵防爆型
|
DIPA
DIPB
|
|
油浸型
|
EXo
|
特殊型
|
EXs
|
設備類別
爆炸性氣體環境用電氣設備分為：
I類：煤礦井下用電氣設備
II類：除煤礦外的其他爆炸性氣體環境用電氣設備
II類隔爆型d和本質安全型i電氣設備又分為IIA、IIB、和IIC類
可燃性粉塵環境用電氣設備分為：
A型塵密設備; B型塵密設備
A型防塵設備; B型防塵設備
|
I類
|
II類
|
II類隔爆型"d"和本質安全型電氣設備又分為IIA、IIB、和IIC類
|
|
煤礦井下用電氣設備
|
除煤礦外的其他爆炸性氣體環境用電氣設備
|
氣體組別
爆炸性氣體混合物的傳爆能力，標志著其爆炸危險程度的高低，爆炸性混合物的傳爆能力越大，其危險性越高。爆炸性混合物的傳爆能力可用*大試驗安全間隙表示。同時，爆炸性氣體、液體蒸氣、薄霧被點燃的程度也標志著其爆炸危險程度的高低，它用*小點燃電流比表示。II類隔爆型電氣設備或本質安全型電氣設備，按其適用于爆炸性氣體混合物的*大試驗安全間隙或*小點燃電流比，進一步分為IIA、IIB和IIC類。
|
組別
|
代表性氣體
|
*大試驗安全間隙
|
*小點燃電流比
|
|
IIC
|
乙炔氫氣
|
小于0.5mm
|
小于0.45
|
|
IIB
|
乙烯
|
0.5～0.9mm
|
0.45～0.8
|
|
IIA
|
丙烷
|
大于0.9mm
|
大于0.8
|
溫度組別
爆炸性氣體混合物的引燃溫度足能被點燃的溫度極限值。
電氣設備按其*高表面溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的*高表面不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系如表
|
溫度級別
IEC/EN/GB 3836
|
設備的*高表面溫度
T （攝氏度）
|
可燃性物質的點燃溫度
（攝氏度）
|
|
T1
|
450
|
T 大于450
|
|
T2
|
300
|
T 大于300小于等于450
|
|
T3
|
200
|
T 大于200小于等于300
|
|
T4
|
135
|
T 大于135小于等于200
|
|
T5
|
100
|
T 大于100小于等于135
|
|
T6
|
85
|
T 大于8小于等于100
|
設置標志的要求
（1）應在電氣設備主體部分的明顯地方設置標志
（2）標志必須考慮到在可能存在的化學腐蝕下，仍然清晰和耐久。如標志Ex、防爆型式、類別、溫度組別可用凸紋或凹紋標在外殼的明顯處
標志牌的材質應采用耐化學腐蝕的材料，如表銅、黃銅或不銹鋼
